Realschule Kemnath Tirschenreuth.

Umfangreiche Estrich- und Dämmarbeiten für einen modernen Bildungsbau mit differenzierten Bodenaufbauten und großflächigem Heizestrich.

Leistungsbild

Auswertung der dokumentierten Leistungen.

Der Leistungsumfang verbindet großflächige Dämmarbeiten mit differenzierten Estrichkonstruktionen bis hin zu Heizestrich- und Nutzestrichbereichen.

10.466,52 m²

EPS-Hartschaumplatten

Großflächige Wärmedämmschichten als Bestandteil des Bodenaufbaus.

10.846,03 m²

Trittschalldämmplatten

Trittschalldämmung zur akustischen Entkopplung der Nutzungsbereiche.

511,51 m²

Zementestrich CT-C35-F5-S47

Ausführung eines Zementestrichsystems der Festigkeits- und Biegezugklasse CT-C35-F5.

1.240,52 m²

Zementestrich CT-C35-F5-S60

Weitere Estrichflächen in abweichender Konstruktionsstärke.

9.115,65 m²

Heizestrich CT-C35-F5-S76-H60

Flächenmäßig dominierende Position als Heizestrich mit dokumentierter Zusatzmittel- und Mehrstärkenzulage.

6.167,34 m²

Nutzestrich / Beschichtung

Dokumentierte Zulage für Nutzestrich- beziehungsweise Beschichtungsbereiche.

1.038,22 m²

Voranstrich Bitumenbasis

Voranstrich auf Bitumenbasis als vorbereitende Schicht im Bodenaufbau.

12 Stück

Stützen und Bodentanks

Dokumentierte Zulage für konstruktive Detailpunkte und Einbauten.

Technische Einordnung

Großflächiger Heizestrich prägt den Bodenaufbau.

Der mengenmäßige Schwerpunkt liegt mit 9.115,65 m² auf dem Heizestrich CT-C35-F5-S76-H60. Für diese Fläche sind zusätzlich eine Zulage für das Heizestrich-Zusatzmittel sowie eine Mehrstärkenzulage dokumentiert.

Ergänzt wird der Bodenaufbau durch 10.466,52 m² EPS-Hartschaumplatten und 10.846,03 m² Trittschalldämmplatten. Weitere Estrichflächen sind mit 511,51 m² in S47 und 1.240,52 m² in S60 ausgewiesen.

Mit 6.167,34 m² Nutzestrich-/Beschichtungszulage und 1.038,22 m² Voranstrich auf Bitumenbasis enthält das Projekt zusätzlich funktional differenzierte Flächen und vorbereitende Beschichtungsleistungen.

Projektbilder

Planung, Außenanlage und Innenraum.

Die Bildstrecke dokumentiert die städtebauliche Einordnung, die fertiggestellte Schulanlage und den innenräumlichen Charakter des Projekts.

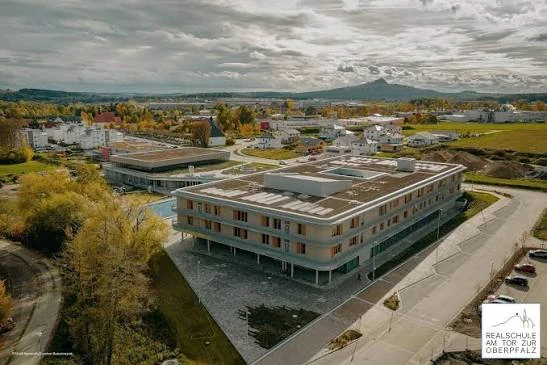

Luftbild des Schulbaus in Kemnath — Luftbild · Schulbau und Außenanlagen

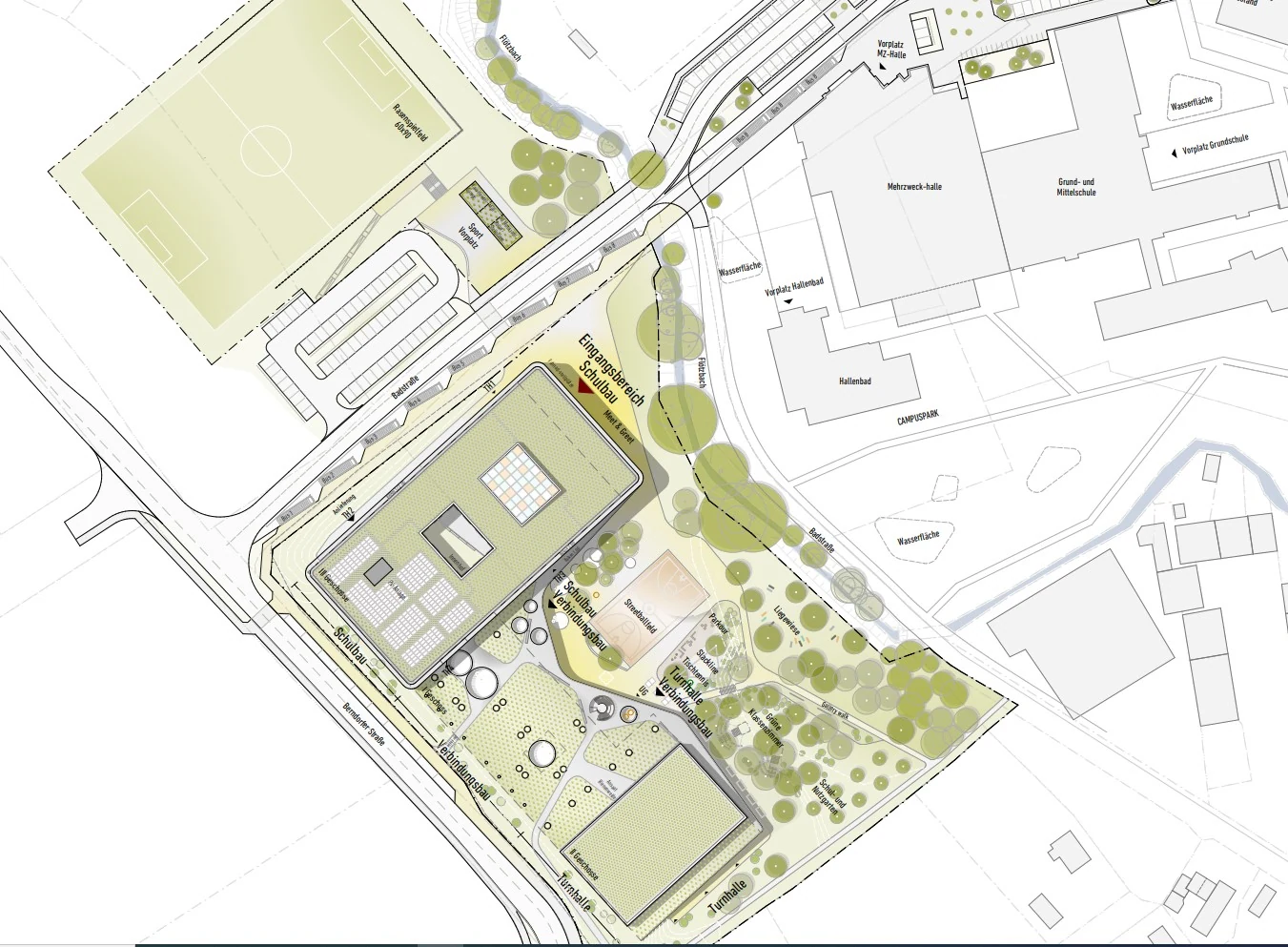

Lageplan Realschule Kemnath Tirschenreuth — Lageplan · Schulbau, Sportbereiche und Freianlagen

Innenraumvisualisierung Realschule Kemnath — Innenraum · zentrale Lern- und Aufenthaltsbereiche
